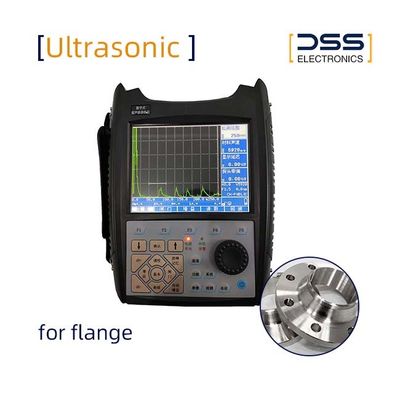

Draagbare ultrasoonfoutdetector Scanningsbereik 2-4500 mm Bedrijfsfrequentie 2-7.5 MHz

Draagbare ultrasoonfoutdetector Scanningsbereik 2-4500 mm Bedrijfsfrequentie 2-7.5 MHz

Merknaam:	Suzhou Desisen (DSS) Electronics
Modelnummer:	HY20
MOQ:	1
Prijs:	discuss personally
Betalingsvoorwaarden:	T/T,D/P
Leveringsvermogen:	100

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

ISO 9001, CE

Scanbereik:

2-4500 mm

Frequentiebereik:

2-7,5 MHz

Resolutie:

> 28 dB

Gewinbereik 0:

0 DB ~ 119,5 DB

Gevoeligheidsmarge:

> 65 dB (200 mm diepte, Ø2 FBH*)

Werkende wijzen:

Eén kristal/twee kristalprobe

Snelheidswaaier:

1,000-9999 M/s

Rectificatiemodus:

Full wave detectie

Horizontale lineariteit:

≤0,1% Fout Over 1m

Verticale lineariteit:

Kanalenopslag:

Gegevensopslag:

500 sets

Werktemperatuur:

-15°C tot 55°C

Relatieve luchtvochtigheid:

(20 tot 95) % RH

Charger:

18VDC,220VAC

Werkspanning:

DC24V

Demping:

100/150/200/500Ω

POORTEN:

Eerste echogate/drop echogate

Nauwkeurigheid van de verzwakker:

< ± 1 dB/12 dB

10 tot 1000 Hz verstelbaar

Digitale afwijzing:

0~80% lineaire afstoting

Monsternemingspercentage:

100 MHz (real-time hardware)

Geluidsniveau:

≤15% (op volle schaal)

Vertraging van weergave -:

-20 μs-+3400 μs

Duur van de continue werking:

Afmetingen (L × W × H):

260 × 140 × 55 mm

Gewicht:

1,6 kg

Bergingstemperatuur:

-30 °C ~ 60 °C

Verpakking Details:

houten doos

Levering vermogen:

Markeren:

de draagbare maat van de gebrekopsporing

0.1μS draagbare x ray gebrekdetector

20μS draagbare x ray gebrekdetector

Productbeschrijving

Draagbare ultrasone foutdetector Scanningsbereik 2-4500 mm Bedienfrequentie 2-7.5 MHz

Beschrijvingen

De draagbare digitale ultrasone foutdetector HY20 kan snel, gemakkelijk, niet-invasief en nauwkeurig verschillende interne defecten van werkstukken zoals scheuren detecteren, lokaliseren, evalueren en diagnosticeren,het wordt veel gebruikt op gebieden als energie, petrochemie, staalconstructies, militaire industrie, luchtvaart, spoorvervoer, auto's,machines en toestellen, enzovoort, en is een noodzakelijk instrument in de niet-destructieve testindustrie.

1Automatische prestatietests van het instrument en de sonde, automatische kalibratie van het instrument, die de dikte en de geluidssnelheid van het materiaal kunnen meten.

2. Tien onafhankelijke kanalen voor de detectie van fouten (elektronisch schakelen).

3- op basis van het werkelijke werkstuk (zoals lassen, gietstukken, gietstukken, buizen, platen, assen, wielen, buizen met een kleine diameter, enz.) kunnen zelf gedefinieerde gebrekdetectieprocessen worden gegenereerd,en de detectie van gebreken ter plaatse vereist geen testblokken.

4Automatische generatie van DAC- en AVG-curves, de bemonsteringspunten zijn niet beperkt, compensatie en correctie kunnen worden uitgevoerd, de curve schommelt automatisch met de winst,en breidt zich automatisch uit met het geluidspad.

5- Realtime weergave van defect-echo's (horizontale, verticale, afstand, dB-equivalente waarden), weergave van de naad van de las.

6. Wave entry gate, wave loss gate, DAC sound alarm, gate position, gate width en gate height kunnen willekeurig worden aangepast.

7Piekgeheugen, envelopfunctie, waardoor het gemakkelijker is om de hoogste golfvorm te vinden.

8. 500 gegevens voor de detectie van fouten kunnen in het instrument worden opgeslagen.

9. Een nieuw type laag reflectief 5,5" EL-plat scherm (kleur TFT-scherm), sterke anti-elektromagnetische interferentie, hoog contrast, hoge resolutie.

Specificaties

Parameters van de draagbare ultrasooninspectieapparatuur HY20

Scanbereik	2-4500 mm	Frequentiebereik	2-7,5 MHz
Resolutie	> 28DB	Gewinbereik	0 DB ~ 119,5 DB
Gevoeligheidsmarge	> 65 DB (200 mm diepte, Ø2 FBH*)	Werkwijze	Eén kristal/twee kristalprobe
Versnellingsbereik	1,000-9999 M/s	Rectificatiemodus	Full wave detectie
Horizontale lineariteit	≤ 0,1% Fout Meer dan 1 m	Verticale lineariteit	< 4%
Kanalenopslag	10	Gegevensopslag	500 sets
Werktemperatuur	-15°C tot 55°C	Relatieve luchtvochtigheid	(20 tot 95) % RH
Charger	18VDC,220VAC	Werkspanning	DC24V
Demping	100/150/200/500Ω	Poorten	Eerste echogate/drop echogate
Accuraatheid van de attenuator	< ±1 dB/12 dB	PRF	10 tot 1000 Hz verstelbaar
Digitale afwijzing	0~80% lineaire afstoting	Monsternemingspercentage	≥ 100 MHz (hardware in realtime)
Geluidsniveau	≤15% (op volle schaal)	Toonvertraging	-20 μs-+3400 μs
Duur van de continue werking	6 uur	Afmetingen (L × W × H)	260 × 140 × 55 mm
Gewicht	1.6kg	Bergingstemperatuur	-30 °C ~ 60 °C

Andere beschrijvingen

1De HY20 heeft de functie om drie soorten gegevens op te slaan en weer te geven: proces- en projectbestanden voor het opsporen van fouten en schadeverslagen.

2. HY20 kan meer dan 500 data-golfvormbeelden opslaan en afspelen.

3. HY20 kan via de standaard LPT bidirectionele communicatie-interface met een computer communiceren voor de wederzijdse overdracht van golfvormen, grafieken en bestanden,en om computerbeheer van de resultaten van de foutdetectie te bereiken.

4Het instrument kan meer dan 6 uur continu werken op batterij, is klein, lichtgewicht en verbruikt weinig stroom.compact en draagbaar, geschikt voor veldfoutenopsporing.

5. HY20 gebruikt een nieuw type laagreflecterend 5,5-inch EL-platenscherm (kleur TFT-scherm) met sterke anti-elektromagnetische interferentie, hoog contrast en hoge resolutie.

HY20 draagbare ultrasone detector werkingsdiagram
Draagbare ultrasoonfoutdetector Scanningsbereik 2-4500 mm Bedrijfsfrequentie 2-7.5 MHz 0
