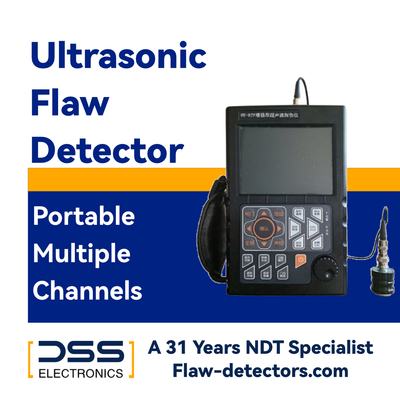

Volledig digitale versterkte ultrasone foutdetector voor het detecteren van scheuren

Productbeschrijving:

Poortalarmfunctie is compleet, sterke anti-interferentie vermogen;
Gereserveerde encoder, kan worden geconfigureerd met 16 in/16 out en andere I/O-interfaces;
Systeemconfiguratie is eenvoudig en flexibel, om te voldoen aan de eisen van meer kanalen;
Hoge betrouwbaarheid, eenvoudig onderhoud;
Zelf ontwikkelde interface, gebruiksvriendelijk, bedienbaar;
Software modulariteit, kan worden geconfigureerd op basis van de behoeften van de
Klein formaat, grote wijsheid, gemakkelijk mee te nemen.

Toepassing:

A Speciale voordelen
1. Volledig digitaal, echte kleurenweergave, afhankelijk van de omgeving om de achtergrondkleur te kiezen, helderheidswaarde kan vrij worden ingesteld, toonaangevend in de binnenlandse toepassingen.
2. Digitale shuttleknop, bediening met één knop
3. Spectrumanalyse, snelle FFT-bewerking, de werkelijke probe frequentie
4. Hoogwaardige lithium-ion-batterijen, modulaire plug-in, één machine, twee voedingen, twee keer opladen

B Lancering Pulse
1. Pulssterkte: Afgestemde selectie, instellen op 200V, 300V, 400V, van toepassing op een breed scala aan probes
2. Pulsbreedte: 100-300ns continu instelbaar om overeen te komen met de optimale gevoeligheid van de probe bij verschillende frequenties.
3. Impedantie: 51-51V, 300V en 400V. De beste gevoeligheid bij het sonderen
3. Impedantie matching: 51Ω, 150Ω, 200Ω, 400Ω, om te voldoen aan de gevoeligheid en resolutie van de verschillende eisen van het werk
4. Werkmodus: enkele kristal probing, dubbele kristal probing

C Scannen bereik
Nul interface incidentie ～ 14.000mm (longitudinale golf van het staal), proportionele aanpassing, continue aanpassing van de twee modi.

D Versterking en ontvangst
1. hardware real-time sampling: 150MHz, golfvormen met hoge getrouwheid
2. detectiemodus: volledige detectie, positieve en negatieve detectie, RF-golfweergave
3. poortsignaal: enkele poort, dubbele poort, volledig scherm ophalen, piekmetingen binnen de poort.
4. waardetoevoeging / volautomatische versterking: stel 0,1 dB, 2 dB, 6 dB stapwaarde in, stel de amplitude van de golfhoogtewaarde van de volautomatische versterkingsmodus in

E Alarm
Poort, geluids- en lichtalarmen binnen de curve en uitschakelen

F Gegevensopslag
1. 50 groepen snelle selectie van de detectieparameters van het kanaal, vooraf afgestemd op de verschillende soorten probes en de combinatie van instrumentatieparameters, vrij om de detectiestandaarden van verschillende industrieën in te stellen, gemakkelijk op te slaan, op te roepen, opnieuw te testen, af te drukken en communicatieoverdracht
2. Geheugen van 1000 echo-signalen en gegevens van foutdetectie, om het computerbeheer van opslag, uitlezen en browsen, enkelvoudig afdrukken, continu afdrukken en communicatieoverdracht te bereiken.
3. Parameterbijlage: volledige Chinese setup foutdetectieparameters, input real-time data, willekeurige opslag, oproep, afdrukken, rapportcommunicatie

G foutdetectiefunctie
1. Golfgeheugen: real-time ophalen van de hoogste golfdefecten, kalibratiedefecten maximale waarde
2. φ waarde berekening: rechte probe smeden foutdetectie om de defecten van de hoogste golf automatisch omgezet in
3. Scheuraltimetrie: om de defecten van de hoogste golf te vinden, real-time diffractiemethode van altimetrie
4. Dynamische opname: detectie van de real-time dynamische record golfvormen, opslag, afspelen
5. Defectlocatie: real-time niveauwaarde L, dieptewaarde H, geluidsbereikwaarde S
6. Defectkwantificering: real-time SL kwantitatieve waarde
7. Defectkarakterisering: door de envelopgolfvorm, kunstmatige empirische beoordeling
8. Oppervlaktemodificatie: foutdetectie van gebogen oppervlakwerkstukken, gewijzigde krommingsconversie
9. Afstandcompensatie: real-time compensatie voor foutdetectie over lange afstanden van dikke werkstukken om lekkage van detectie van kleine defecten te voorkomen
10. De vorm van lasprofielen: real-time foutdetectie beschrijft het geluidsbereikproces, om defectlocatie te bereiken 11, scheurhoogtemeting: vind de hoogste golf van defect, real-time diffractiemethode hoogtemeting Akoestisch proces om defectlocatie te bereiken
11. B-type scanning: real-time scanning, beschrijving van defecten in de dwarsdoorsnede

H Real-time klokrecords
Real-time foutdetectiedatum, tijdvolgrecords en opslag

I Interface
High-speed USB, RS232 twee soorten interfaces om de overdracht van afdrukken te bieden

J Schermbescherming
Stand-by kan het scherm uitschakelen om het instrument stroom te laten besparen, het aantal schakeltijden te verminderen, om de levensduur te verlengen
