Chinese Touch Keyboard Digitale Ultrasone Fout Detector Automatische meting

Inleiding:

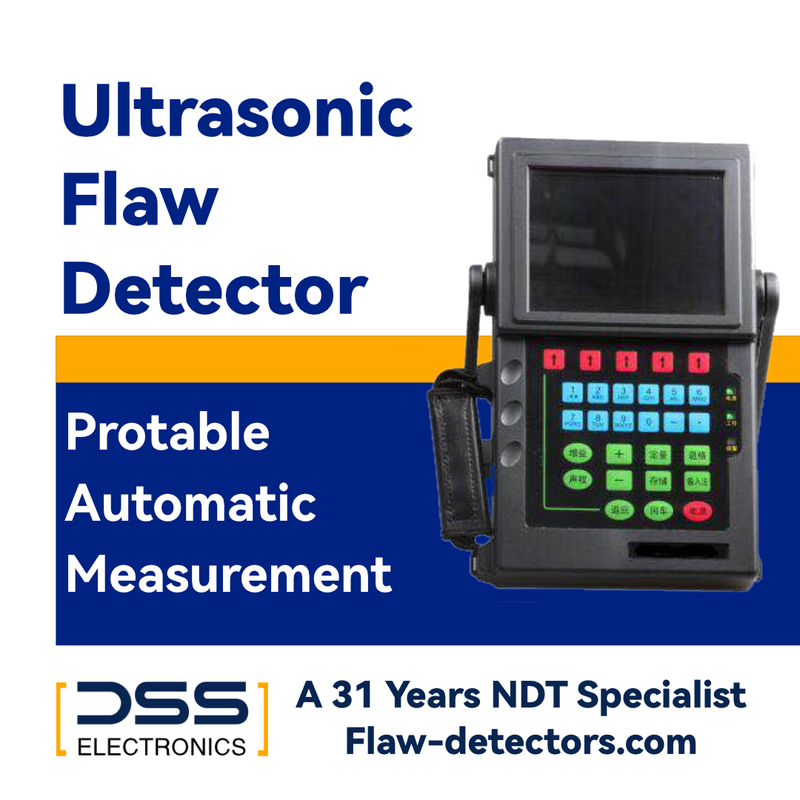

HY-350 Digital Ultrasonic Flaw Detector heeft een Chinees tastbord, intuïtief en gemakkelijk te onthouden, volledige Chinese tip en grafische weergave van het bedrijfsproces, kan na eenvoudige training worden beheerd.

De instrument- en sondeprestaties van de digitale ultrasone foutdetector van het type HY350 worden automatisch gemeten, de instrumentkalibratie is automatisch, de dikte en de geluidssnelheid van het materiaal kunnen worden gemeten,met een diameter van niet meer dan 20 mm,, smeden, en sterven.

Kenmerken:

1. Chinees tastbord, intuïtief en gemakkelijk te onthouden, volledige Chinese tip en grafische weergave van het besturingsproces, kan worden beheerd na eenvoudige training.
2. Automatische instrumenten en proeftoestand meting zijn automatisch, instrument kalibratie is automatisch, kan de dikte en materiaal geluidssnelheid te meten.
3. Tien onafhankelijke kanalen voor de detectie van fouten (elektronische schakelaar)
4. volgens het werkelijke werkstuk (bijv. laswerk, smeedstukken, gietstukken, buizen, plaatmateriaal, as, wiel, kleine buisdiameter, enz.) om een op maat gemaakte foutdetectie te genereren,geen testblok nodig voor de foutdetectie ter plaatse.
5. DAC, AVG, dB DAC Curve worden automatisch gegenereerd, steekproefpunten zijn niet beperkt, kunnen worden gecompenseerd en gecorrigeerd, curve is automatisch zwevend met winst,automatische verlenging met geluidspad afstand.
6- Realtime weergave van de defektecho's (horizontaal, verticaal, afstand, dB-equivalente waarde) en weergave van het lasprofiel.
7. Vooruitgaande golfdeur, golfverliesdeur, DAC-stemalarm, deurpositie, deurbreedte en deurhoogte kunnen worden aangepast.
8. Piekgeheugen, envelopfunctie, gemakkelijker voor het zoeken naar de hoogste golfvorm.
9- opslag van 500 gegevens voor het opsporen van fouten

10. Het gebruik van een nieuw laagreflecterend 5,5′′ EL-platte-paneel-display (kleur TFT-display), met kenmerken van sterke weerstand tegen elektromagnetische interferentie, hoog contrast en hoge resolutie.

11Stemalarm voor lage spanning, automatische afsluitingsbescherming.

12Lichte gewicht (batterijgewicht slechts 1,6 kg), klein volume (afmetingen 260×140×55), gemakkelijk te gebruiken en te dragen.

13. Gebruik van ingevoerde Nimh-batterijen, automatisch beschermend opladen (18 VDC, 220 VAC) en kan continu werken gedurende meer dan 6 uur.

14. kan normaal werken bij -20°C tot 50°C.

Parameters:
Winstmarge 增益裕度:110 dB
Frequentiebandbreedte frequentiebreedte:0.4~20.0MHz
Detectiebereik: 0~6000.0 mm
Overtollige gevoeligheid overgebleven gevoeligheid:> 56 dB (diepte 200 mmΦ2platbodemgat)
Resolutieverhouding: > 40 dB
Dynamisch bereik: > 32 dB
Horizontale lineariteit horizontaal: < 0,1%
Verticale lineariteit垂直线性: < 3%
Ruisniveau: < 10%
Operatiemodus:eenvoudige sonde, dubbele kristalsonde, penetrerende sonde
Impulsgenerator pulsplitser:variabele pulsgenerator
Damping impedance:50/100/400 Ω automatisch automatisch koppelen

Verminderaar accuraatheid: < ± 1 dB/12 dB
Digitale remming numerieke controle: ((0
Gate door: voortschrijdende golfdeur推进波门, golfverliesdeur玻浪损失门; enkele poort lezen 单门读取, dubbele poort lezen 双门读取
Alarm: zoemen alarm 响响报警, LED alarm
Omgevingstemperatuur: ((-10~50)°C
Relatieve luchtvochtigheid: (((20~95) %RH

Specificatie-specificatie:HY350/360

Werkomgeving:

Werktemperatuur: -10 ~ 50°C

Bergingstemperatuur: -20°C ~ +60°C

Relatieve luchtvochtigheid: minder dan 85%

Werkspanning werkspanning: DC24V
