Fase-array ultrasone detector DSS-PAUT28

Fase-array ultrasone detector DSS-PAUT28

Merknaam:	Suzhou Desisen (DSS) Electronics
Modelnummer:	DSS-PAUT28
MOQ:	1 set
Prijs:	USD $50000
Betalingsvoorwaarden:	L/C,D/A,D/P,T/T
Leveringsvermogen:	100 sets

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO 9001, CE

Verpakking Details:

Houten behuizing

Levering vermogen:

100 sets

Markeren:

Lichte draagbare ultrasone foutdetector

Kleine draagbare ultrasone foutdetector

TOFD draagbare ultrasone foutdetector

Productbeschrijving

Productbeschrijving:

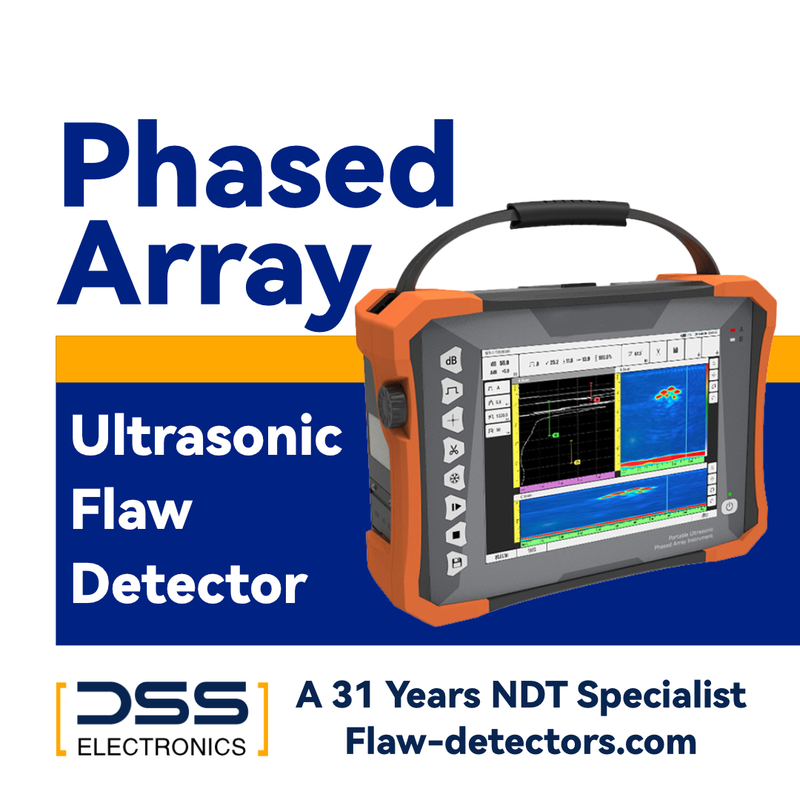

De DSS-PAUT28 is een draagbaar ultrasoon testinstrument met phased array, met 32:128 detectiekanalen. Het systeem integreert conventioneel ultrasoon testen, TOFD (Time of Flight Diffraction), traditionele phased array, total focusing method (TFM), gelijktijdige TOFD en phased array scanning, en ondersteuning voor dual array probes. Met zijn waterdichte en oliebestendige touchscreen biedt het instrument complete mogelijkheden voor het registreren van testgegevens, waardoor het een geavanceerde, in eigen land geproduceerde, intelligente phased array ultrasone testoplossing is.

Kenmerken:

Detectiekanalen

De 32:128 kanaalsconfiguratie biedt uitgebreide testmogelijkheden, waaronder phased array detectie, total focusing method imaging, gelijktijdige TOFD en phased array scanning, ondersteuning voor dual array probes, dual-channel TOFD detectie en dual-channel conventioneel testen om aan diverse klantvereisten te voldoen.

Phased Array Modules

Gespecialiseerde modules omvatten: inspectie van stompe lassen, inspectie van krukassen, detectie van pijpleidingcorrosie, inspectie van spoorweglassen, inspectie van velgen en assen, boutinspectie, TKY-inspectie en andere toepassingsspecifieke modules.

TOFD Module

Beschikt over procesparameterconfiguratie en probe wigparameterinstellingen. Berekent automatisch de parameters van het dekkingsgebied op basis van probe- en procesparameters, waaronder PCS (Probe Center Separation), scanning oppervlakte dekking, achterwand dekking en bundelhoekberekeningen.

Conventionele Module

Belangrijkste functies zijn: A-scan golfvormweergave; gate bereik, horizontale, diepte en amplitude instellingen; geluidssnelheid, vertraging en nulpunt configuratie; golfvorm freeze mogelijkheid; DAC (Distance Amplitude Correction) curven; automatische gain control; pulse-echo en pitch-catch modi; pulsbreedte en transmissiespanning aanpassing; filteropties; kanaalparameter opslag- en recall functies.

Procesontwerp

Bevat proces simulatiemodellering met CAD software compatibiliteit voor het direct importeren van werkstukafmetingen in het instrument. Maakt directe werkstukgeometrie recall mogelijk en biedt aangepaste inspectieprocessen met complete turnkey oplossingen.

Phased Array Kalibratie

Ondersteunt ASME standaard ACG (Angle Corrected Gain) en TCG (Time Corrected Gain) curve compensatiefuncties (TCG registreert tot 16 punten), waarbij de uniformiteit van de energieverdeling en de meetnauwkeurigheid in sector scanning worden aangepakt. Beschikt over gestroomlijnde kalibratieprocedures voor geluidssnelheid, vertraging, ACG, TCG en encoder instellingen met gebruiksvriendelijke bediening.

Beeldverwerking

Dynamische dieptefocussering en smoothing functies zorgen voor uitstekende detectie resolutie en superieure beeldkwaliteit voor defecten op verschillende diepten. Beeld zoom- en panmogelijkheden maken aangepaste weergave lay-outs mogelijk, terwijl gate uitbreidingsfunctionaliteit gedetailleerde defect observatie mogelijk maakt. Ondersteunt multi-groep weergave met maximaal 4 gelijktijdige weergavegroepen.

Structureel Ontwerp

Volledig afgesloten waterdichte en stofdichte constructie geschikt voor zware testomgevingen. Uitgebreide interface opties omvatten USB 3.0 voor snelle gegevensoverdracht en DisplayPort (DP) video-uitgang converteerbaar naar HDMI voor onbeperkte schermuitbreiding.

Vertragingsprecisie

Nanosconde-niveau vertragingsnauwkeurigheid verbetert de fase vertragingsprecisie, waardoor zijlobben aanzienlijk worden onderdrukt en de longitudinale en laterale bundelresolutie wordt verbeterd voor een verbeterde beeldhelderheid.

Data-acquisitie

Continue A-scan opslag, real-time snelle beeldvorming voor phased array lineair scannen, sector scannen, C-scannen en TOFD scannen. Total focusing method imaging met continue data-opname via encoder of tijdbasis triggering.

Focuswetten

Automatische berekening en snelle generatie op basis van bundelhoek, brandpuntsafstand, scanmodus, probe- en wigparameters. Sector scan hoekstappen met automatische optimalisatie.

Filters

High-pass, low-pass en meerdere smalband filteropties. Pulsfilterbandbreedte automatisch geoptimaliseerd op basis van probe frequentie, wat geavanceerde ruisverwerkingstechnologie laat zien.

Weergave

10,4-inch industriële TFT touchscreen display dat uitstekende zichtbaarheid biedt in buitenomstandigheden en heldere lichtomgevingen.

Voeding

Dubbele AC/DC voedingsmogelijkheid met batterijwerking die meer dan 4,5 uur continu gebruik garandeert.

Technische Parameters:

Kanaalparameters
PA/TFM modus	32:128 kanaal
UT modus	2 kanalen
TOFD modus	2 kanalen

Conventionele ultrasone prestatie-index
PRF	25Hz~ 10kHz
Emissiespanning	75V~ 250V (50Ω belasting)
Pulsbreedte	30Ns~ 1000ns, stap 5ns
Demping	400Ω , 80Ω
Bemonsteringsfrequentie	100MHz
Bandbreedte	Multi-band dekking 0.5MHz~ 20MHz (-3dB)
Gain	0.0dB~ 110.0dB
Gevoeligheidsmarge	≥ 60dB (smalband), ≥ 52dB (breedband) (2.5P20, 2000022 2 vlakke bodemgat)
Verticale Lineariteit	≤3%
Horizontale Lineariteit	≤0.1%
resolutie	≥26dB (2.5P20)
Dynamisch Bereik	≥30dB
Bemonsteringsfrequentie	100MHz
Filter	High-pass, low-pass, meerdere smalband
detectie	Positief, Negatief, Volledige Golf, Radio Frequentie (TOFD Modus)
Kanaal	dual-channel
Maximaal Bereik	10000mm (stalen longitudinale golf)
Meet Gate	A,B,G
Gate Startpunt	Volledig Bereik
Gate Breedte	Vanaf het startpunt van de gate tot het volledige bereik
Gate Hoogte	1~ 99%
Alarm	Geluid en licht alarm
Meetmodus	Frontier, Piek
TCG	16 uur

Phased Array/Total Focusing Prestatie-indicatoren
Aantal Kanalen	32:128 kanaal
Maximale opening	32-element array
Maximaal ondersteund aantal array elementen	128 array elementen
Focus Regel	Niet minder dan 1024
Scan Hoek Bereik	-89°~ 89°
Kalibratie Functie	Geluidssnelheid, vertraging, TCG, ACG, encoder
Detectie Bereik	1000mm
Minimale Hoek Stap	0.1°, met automatische optimalisatiefunctie
Bemonsteringsfrequentie	100MHz, 10bit
detectie	Volledige Golf
A Sweep Golf Hoogte Weergave	Tot 800%
Instelbare Analoge Gain	80dB
Maximale herhalingsfrequentie	20kHz
Emissiespanning	20V~ 110V (50Ω belasting)
Puls Modus	Bipolaire Vierkante Golf
Pulsbreedte	30Ns~ 1000ns, stap 5ns
Bandbreedte	Multi-band dekking 0.5MHz~ 20MHz (-3dB)
Filtering	High-pass, low-pass, meerdere smalband
Trigger	Encoder, Tijdbasis
Meetmodus	Frontier, Piek
Weergave Aflezing	Amplitude, Geluidspad, Horizontaal, Diepte
Meetresolutie	0.5mm
Scantype	Lijnscan, Sector scan, C-scan, D-scan, Total Focusing Method (TFM)
Scanlengte	Niet minder dan 15 meter
Scansnelheid	Niet minder dan 30mm/s
TFM Imaging	Real-time 2D
TFM Focus Aantal	Tot 1 miljoen punten
3D Reconstructie Imaging	Ja

DSS-PAUT28 Draagbare Phased Array Ultrasone Detector

De DSS-PAUT28 is een geavanceerde draagbare phased array ultrasone detector met 32:128 detectiekanalen. Dit veelzijdige instrument integreert een uitgebreide reeks inspectiefuncties, waaronder:

Conventionele ultrasoon

Time-of-Flight Diffraction (TOFD)

Traditionele phased array

Volledig gefocuste beeldvorming

Gelijktijdige TOFD en phased array sweeping (ondersteuning voor dual-array probes)

Ontworpen voor robuust gebruik in het veld, beschikt de DSS-PAUT28 over een waterdicht en oliebestendig paneel en intuïtieve touchscreen bediening. Het zorgt voor complete data-opname voor alle inspecties, waardoor het een toonaangevende intelligente phased array ultrasone testapparatuur oplossing is.

Belangrijkste Toepassingsgebieden:

De DSS-PAUT28 is ideaal voor een breed scala aan industriële inspecties, waaronder:

Conventionele en gespecialiseerde lasinspecties in:
Stalen constructies
Ketels van energiecentrales
Drukvaten
Pijpleidingen
Kernenergiecomponenten
Schepen
Olie- en opslagtanks
Ethyleenpijpleidingen
Spoorwegsysteemtechniek: Las-, voertuig- en machine-aswielstelinspecties
Lucht- en ruimtevaart: Grondige inspectie van aluminiumlegering wrijvingslas koppen en composietmateriaal verbindingsstructuren
Energie-industrie: Inspectie van bladwortels, bladen en bouten
Werkstukken met beperkte bewegingsruimte: Het instrument is uitgerust met twee TOFD inspectiekanalen, die in staat zijn om 100 mm dikke lasnaden in één keer te bestrijken.

Software:

C-scan van lassen

3D-modellering van lassen

Fase-array ultrasone detector DSS-PAUT28 2

Total Focusing Method (TFM)

Detectiekanaal

32:128 olie-door phased array detectiefunctie, full focus detectie beeldvormingsfunctie, TOFD en phased array gelijktijdige scanning, ondersteuning voor dual array probes, dual-channel TOFD detectiefunctie, dual-channel conventionele detectie en andere functies om te voldoen aan verschillende detectiebehoeften van klanten.

Phased Array Module

Longitudinale golf TFM module, afschuifgolf TFM module, stompe las TFM inspectiemodule, stompe las dimensionale inspectiemodule, stompe las inspectiemodule (TOFD+phased array multi-groep op dezelfde dag), vlakke plaat C-scan TFM inspectiemodule, vlakke plaat C-scan inspectiemodule, bout TFM inspectiemodule, bout inspectiemodule, corrosie TFM inspectiemodule, corrosie inspectiemodule, TK inspectiemodule, etc.

TOFD module

Het heeft de functie van het instellen van procesparameters en probe module parameters, en berekent de relevante parameters van het dekkingsgebied op basis van de probe- en procesparameters, waaronder PCS, echte dekking van scan, echte maldekking van de bodem en geluidshoek.

Procesontwerp

Universeel Testblok 3D Model

sectorale scanning

2D Beeldvorming van bout

3D-modellering van lassen

3D-modellering van lassen

C-scan van lassen

Het heeft een simulatiemodel voor het proces, en u kunt ook CAD-software gebruiken om de werkstukgrootte te bewerken en in het instrument te importeren, direct de werkstukvorm oproepen en exclusieve inspectieprocessen voor gebruikers aanpassen, wat een complete set oplossingen in één keer biedt.

Weergave

10,4-inch industriële TFT-display, biedt normale werking en biedt uitstekende weergave-effecten buitenshuis of onder sterk licht.

Toepassing:

Pijpleiding automatische scanner phased array inspectie

Compatibel met verschillende niet-destructieve testapparatuur probes zoals phased array, TOFD, wervelstroom, etc.; zorg ervoor dat de probe de oude pijplas parallel en met een uniforme snelheid scant, verminder de arbeidsintensiteit van operators, verminder menselijke fouten, elimineer ruisinterferentie en verbeter de detectie-efficiëntie; flexibele track, vrije verandering van kromming, geschikt voor pijpen boven 250 mm; dubbele wielaandrijving, de probe kan zowel in omtrek- als in axiale richting langs de pijp worden aangepast; automatische afstandsbediening, encoder kan worden toegevoegd; laag stroomverbruik, vervangbare oplaadbare olie, stand-by tijd van meer dan uren; ultralicht materiaal, gemakkelijk te installeren en duur.

Routine lasinspectie

Phased array waaiervormige scanning wordt gebruikt voor stompe lassen, keellassen en TKY-lassen in stalen constructies, ketels van energiecentrales, drukvaten, transmissiepijpleidingen, kernenergie, olietanks, opslagtanks, enz. De primaire en secundaire golven worden gebruikt om de lassen volledig te bedekken, en de lijnscanning vervangt de zigzagscanning, wat de detectie-efficiëntie en betrouwbaarheid aanzienlijk verbetert.

Phased Array C-Scan Inspectie van Composietmaterialen

Het wijdverbreide gebruik van composietmaterialen, vooral in de lucht- en ruimtevaart, werd vroeger gedetecteerd door een enkele probe en een enkel punt, wat een lage detectie-efficiëntie had en gemakkelijk te missen was. De kastbesturingsarray push detectiemethode kan niet alleen de detectie-efficiëntie verbeteren, maar ook de defecten visualiseren en het defectgebied evalueren.

Boutinspectie of schroefdraadpijpinspectie

Bouten worden gebruikt in veel stroomverbindingen van stalen constructies. De worteldiameter scheuren van de bouten beïnvloeden ernstig het gebruik van de schroefdraden. Door de kleine hoekwaaierscan van de phased array te gebruiken om het schroefdraadgebied van de boutinspectie te bedekken, is het gemakkelijk om te bepalen of de schroefdraden scheuren hebben door de resultaten in een afbeelding weer te geven. Het DSS-PAUT-28 instrument voldoet aan de eisen van de akoestische phased array detectietechnologie voor bouten bij hoge temperaturen in Bijlage D van de energienorm "DL/T 694-2012 Technische Richtlijnen voor Ultrasoon Testen van Bouten bij Hoge Temperaturen".

PE pijpverbinding inspectie

De ethyleenpijpleiding elektrische fusielas gebruikt phased array lijnscanning detectie, die goede lassen, ongesmolten lassen, slakinsluiting (modder in zand), oververbrande lassen en koude toestand kan detecteren. De testresultaten zijn duidelijk en gemakkelijk te beoordelen. De warmteverhogingsverbinding van de tweede aanpassingspijpleiding gebruikt phased array scanning en sector scanning om de gehele verbinding te bedekken, en alle soorten defecten hebben een hoge detectiegraad.

Oplossing voor lasinspectie van kleine diameter pijpen

Momenteel wordt de inspectie van lasnaden van kleine diameter pijpen meestal uitgevoerd met röntgenstralen, maar röntgeninspectie heeft een hoge straling en kan niet tegelijkertijd met andere soorten werkzaamheden worden uitgevoerd, wat bouwtijd in beslag neemt. Conventionele akoestische inspectie gebruikt het nabije veldgebied van het akoestische veld vanwege de dunne wanddikte, en er zijn veel golf-tot-gewicht conversies, waardoor het moeilijk is om signalen te kwantificeren en te identificeren. De inspectieresultaten worden sterk beïnvloed door het niveau, de staat en de werkomstandigheden ter plaatse van de inspecteurs. Ons bedrijf heeft een nieuwe, zelf ontwikkelde phased array ultrasone detector, een phased array probe voor inspectie van kleine diameter pijpen en een kettingdetector voor kleine diameter pijpen gelanceerd, die

Het biedt een one-stop oplossing voor lasinspectie. De inspectieresultaten worden grafisch weergegeven, waarbij een A+5+C-weergave wordt gevormd, wat handig is voor defectidentificatie, -karakterisering en -meting. De speciaal ontworpen gebogen chip focusserende phased array probe en het geserialiseerde ontwerp voldoen aan de eisen van boogmodules van verschillende pijpdiameters, met een hogere signaal-ruisverhouding en resolutie. De speciaal ontworpen ketting scanner is eenvoudig te installeren en te testen en kan worden uitgebreid voor verschillende pijpdiameters.

Ondersteuning en Services:

Technische Ondersteuning en Service voor Phased Array Ultrasone Detector DSS-PAUT28

Wij bieden technische ondersteuning en service om ervoor te zorgen dat onze klanten tevreden zijn met hun Draagbare Wervelstroom Foutdetector. Wij bieden zowel on-site als online ondersteuning voor al onze producten.

On-site Ondersteuning

Ons on-site ondersteuningsteam is beschikbaar om te helpen met alle installatie-, probleemoplossings- of onderhoudsgerelateerde problemen die u mogelijk heeft met uw Draagbare Wervelstroom Foutdetector. Onze technici kunnen naar uw locatie komen en helpen met alle vragen of problemen die u mogelijk heeft.

Online Ondersteuning

Ons online ondersteuningsteam is 24/7 beschikbaar om te helpen met alle vragen of problemen die u mogelijk heeft met uw Draagbare Wervelstroom Foutdetector. We hebben een live chatfunctie op onze website, evenals een online ticketsysteem voor meer diepgaande problemen. Ons team is altijd beschikbaar om te helpen.
